BURRAWAY furatsorjázó

Ugrás a változatokhoz

Burraway sorjázó a furat elején és végén

Kép 1/9 - Burraway sorjázó a furat elején és végén

A szerszám jellemzői: Ø 2-50 mm furatok elejének és végének sorjázása egy műveletben. Keresztfuratok 3:1 arány felett. Egyszerűen kezelhető, minden géptípuson használható kézi fúrógéptől NC esztergáig, vagy megmunkáló központig. Rugózó pengével távolítja el a sorját egy műveletben, a munkadarab megfordítása nélkül. Nem kell forgásirányt váltani. Videó, működés Mérettől függően 3 típus: MA, MB, MC. A szerszámot gyorsacél pengével szállítjuk, de rendelhető TiN bevonatos és keményfém penge. ►Tartalék penge. Katalógus Forgácsolási adatok
Cikkszám:	C-BURRAWAY
Elérhetőség:	Lásd méretenként
Kedvenceimhez teszem

Méret:	Elérhetőség:	Ár:	Cikkszám:	Kosárba
Kis méretek D1..D2,3	Kérdezzen rá!		C-CMB-Burraway	dbAjánlatkérés
MA - D 2 mm	3 db raktáron	74.356 Ft (58.548 Ft + ÁFA)	C-MA-020	dbKosárba
MA - D 2,5 mm	2 db raktáron	74.356 Ft (58.548 Ft + ÁFA)	C-MA-025	dbKosárba
MA - D 3 mm	3 db raktáron	60.381 Ft (47.544 Ft + ÁFA)	C-MA-030	dbKosárba
MA - D 3,5 mm	1 db raktáron	60.381 Ft (47.544 Ft + ÁFA)	C-MA-035	dbKosárba
MA - D 4 mm	9 db raktáron	60.381 Ft (47.544 Ft + ÁFA)	C-MA-040	dbKosárba
MA - D 4,5 mm	1 db raktáron	60.381 Ft (47.544 Ft + ÁFA)	C-MA-045	dbKosárba
MA - D 5 mm	5 db raktáron	60.381 Ft (47.544 Ft + ÁFA)	C-MA-050	dbKosárba
MB - D 5,5 mm	2 db raktáron	67.955 Ft (53.508 Ft + ÁFA)	C-MB-055	dbKosárba
MB - D 6 mm	5 db raktáron	67.955 Ft (53.508 Ft + ÁFA)	C-MB-060	dbKosárba
MB - D 6,5 mm	3 db raktáron	67.955 Ft (53.508 Ft + ÁFA)	C-MB-065	dbKosárba
MB - D 7 mm	1 db raktáron	67.955 Ft (53.508 Ft + ÁFA)	C-MB-070	dbKosárba
MB - D 7,5 mm	1 db raktáron	67.955 Ft (53.508 Ft + ÁFA)	C-MB-075	dbKosárba
MB - D 8 mm	3 db raktáron	67.955 Ft (53.508 Ft + ÁFA)	C-MB-080	dbKosárba
MB - D 8,5 mm	6 db raktáron	67.955 Ft (53.508 Ft + ÁFA)	C-MB-085	dbKosárba
MB - D 9 mm	1 db raktáron	71.049 Ft (55.944 Ft + ÁFA)	C-MB-090	dbKosárba
MB - D 9,5 mm	1 db raktáron	71.049 Ft (55.944 Ft + ÁFA)	C-MB-095	dbKosárba
MB - D10 mm	4 db raktáron	71.049 Ft (55.944 Ft + ÁFA)	C-MB-100	dbKosárba
MB - D10,5 mm	4 db raktáron	72.862 Ft (57.372 Ft + ÁFA)	C-MB-105	dbKosárba
MB - D11 mm	1 db raktáron	72.862 Ft (57.372 Ft + ÁFA)	C-MB-110	dbKosárba
MB - D11,5 mm	2-4 hét (általában)	72.862 Ft (57.372 Ft + ÁFA)	C-MB-115	dbKosárba
MB - D12 mm	2 db raktáron	78.623 Ft (61.908 Ft + ÁFA)	C-MB-120	dbKosárba
MB - D12,5 mm	2-4 hét (általában)	78.623 Ft (61.908 Ft + ÁFA)	C-MB-125	dbKosárba
MB - D13 mm	1 db raktáron	78.623 Ft (61.908 Ft + ÁFA)	C-MB-130	dbKosárba
MB - D13,5 mm	2-4 hét (általában)	78.623 Ft (61.908 Ft + ÁFA)	C-MB-135	dbKosárba
MB - D14 mm	1 db raktáron	92.065 Ft (72.492 Ft + ÁFA)	C-MB-140	dbKosárba
MB - D14,5 mm	2-4 hét (általában)	92.065 Ft (72.492 Ft + ÁFA)	C-MB-145	dbKosárba
MB - D15 mm	2-4 hét (általában)	92.065 Ft (72.492 Ft + ÁFA)	C-MB-150	dbKosárba
MB - D16 mm	2-4 hét (általában)	97.719 Ft (76.944 Ft + ÁFA)	C-MB-160	dbKosárba
MB - D16,5 mm	2-4 hét (általában)	97.719 Ft (76.944 Ft + ÁFA)	C-MB-165	dbKosárba
MB - D17 mm	2-4 hét (általában)	97.719 Ft (76.944 Ft + ÁFA)	C-MB-170	dbKosárba
MB - D17,5 mm	2-4 hét (általában)	97.719 Ft (76.944 Ft + ÁFA)	C-MB-175	dbKosárba
MB - D18 mm	2-4 hét (általában)	109.880 Ft (86.520 Ft + ÁFA)	C-MB-180	dbKosárba
MB - D18,5 mm	2-4 hét (általában)	109.880 Ft (86.520 Ft + ÁFA)	C-MB-185	dbKosárba
MB - D18,5 mm	2-4 hét (általában)	92.065 Ft (72.492 Ft + ÁFA)	C-MB-155	dbKosárba
MB - D19 mm	2-4 hét (általában)	109.880 Ft (86.520 Ft + ÁFA)	C-MB-190	dbKosárba
MC - 20 mm	2-4 hét (általában)	117.775 Ft (92.736 Ft + ÁFA)	C-MC-200	dbKosárba
MC - 25 mm	2-4 hét (általában)	134.630 Ft (106.008 Ft + ÁFA)	C-MC-250	dbKosárba
MC - 30 mm	2-4 hét (általában)	158.847 Ft (125.076 Ft + ÁFA)	C-MC-300	dbKosárba
MC - 40 mm	2-4 hét (általában)	252.405 Ft (198.744 Ft + ÁFA)	C-MC-400	dbKosárba
MC - 45 mm	2-4 hét (általában)	312.252 Ft (245.868 Ft + ÁFA)	C-MC-450	dbKosárba
MC - 50 mm	2-4 hét (általában)	312.252 Ft (245.868 Ft + ÁFA)	C-MC-500	dbKosárba

A Burraway sorjázó szerszám jellemzői:

Ø 2-50 mm furatok elejének és végének sorjázása.

Egyszerűen kezelhető, minden géptípuson használható kézi fúrógéptől NC esztergáig, vagy megmunkáló központig.

Rugózó pengével távolítja el a sorját egy műveletben, a munkadarab megfordítása nélkül.

Nem kell forgásirányt váltani.

A szerszámot gyorsacél pengével szállítjuk, de rendelhető TiN bevonatos és keményfém penge. ►Tartalék penge.

Katalógus Forgácsolási adatok

Ilyen egyszerűen sorjáz a Burraway

Így működik a Burraway sorjázó

A Burraway működése

Forgatva és előtolással haladva a penge elvégzi az éltompítást.
Továbbhaladva a furat fala benyomja a rugóval megtámasztott pengét a szerszámtestbe.
A furat végén a rugó kiemeli a pengét, amely a szerszám visszahúzásakor lesorjázza a furat végét, majd benyomódva lehető teszi a szerszám kihúzását

Forgásirányt nem kell váltani!
Az éltompítás mérete a rúgófeszítéssel állítható.

Ajánlott forgácsolási adatok

A fordulatszám és előtolás kezdeti értékei. Később ez a tapasztalat alapján széles határok között változtatható.

Anyag	Gyorsacél penge			Keményfém penge
	Homlokszög	Vc, m/min	f, mm/ford	Homlokszög	Vc, m/min	f, mm/ford
Általános acél	4°pozitív	25-40	0,12-0,2	0°	70-80	0,12-0,2
Szerszámacél	4°pozitív	12-15	0,12-0,2	0°	18-36	0,12-0,2
Kovácsolt acél	4°pozitív	12-15	0,12-0,2	0°	18-36	0,12-0,2
Temperöntvény	4°pozitív	25-27	0,12-0,2	0°	24-54	0,12-0,2
Monel (NiCu)	4°pozitív	10-15	0,12-0,2	0°	24-54	0,12-0,2
Korrózióálló acél	4°pozitív	10-15	0,12-0,2	0°	24-75	0,12-0,2
Titán	4°pozitív	7-14	0,12-0,2	0°	24-75	0,12-0,2
Öntöttvas	0°	12-18	0,12-0,2	0°	32-72	0,2-0,3
Alumínium	0°	30-50	0,12-0,2	0°	75-120	0,2-0,3
Sárgaréz és bronz	4°negatív	30-90	0,12-0,25	0°	52-90	0,15-0,25
Műanyag	4°negatív	30-90	0,12-0,25	0°	52-90	0,15-0,25
Kompozit	nem ajánlott			0°	45-60	0,02-0,25

Keresztfurat sorjázás

Egymást keresztező furatok belső sorjázására kis furaton keresztül alkalmas akkor, ha a nagy furat átmérője a kicsinek legalább 3-szorosa.

Méretek

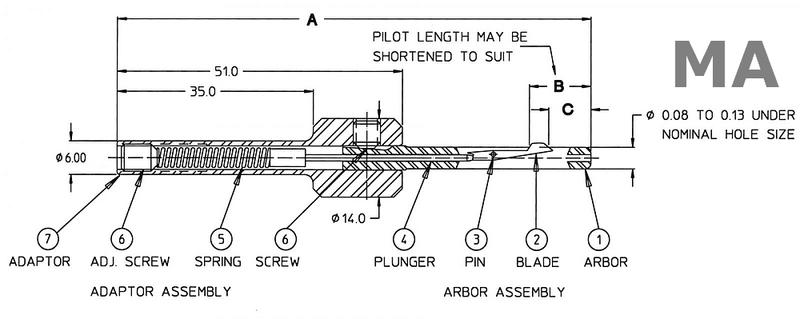

MA típus
sorjázó

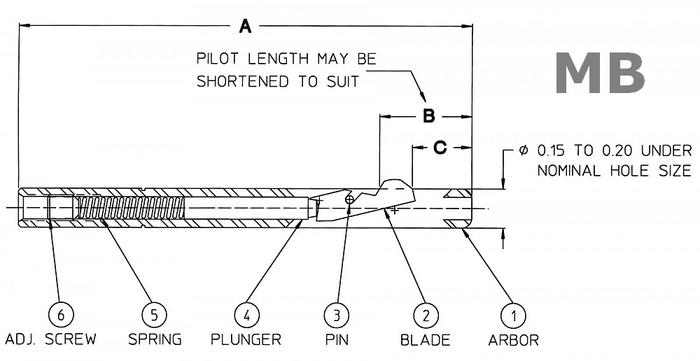

MB típus

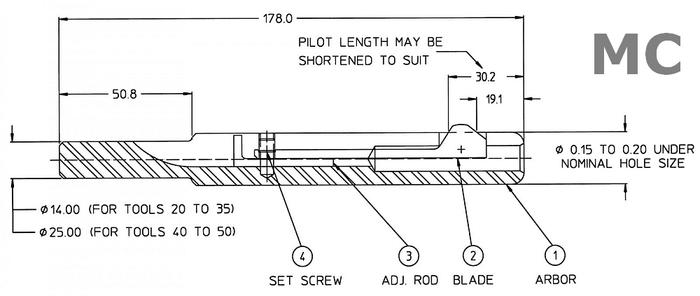

MC típus

Penge

A gyorsacél penge éltartama 4-10-szer nagyobb a csigafúróénál.
A szerszámok elöl és hátul működő (DA) 4°pozitív homlokszögű gyorsacél pengével kerülnek forgalomba.
A 4° negatív és a 0° homlokszögű pengére, valamint a csak hátul működő BA és a csak elöl forgácsoló BA pengére kérje ajánlatunkat.
A bevonatos gyorsacél pengénél a Vc forgácsolási sebesség növelhető.
A penge 5-10 alkalommal utánélezhető. Élszögek a katalógus 11. oldalán.

A tartalék penge választék a lap alján levő ábrára kattintva érhető el.

A kopott penge a 3 mm-nél nagyobb MA és MB típusoknál könnyen cserélhető (lásd a videót). A szerszám végén levő állító csavar meglazítása után a pengén levő nyitott horony lehetővé teszi a penge kicsúsztatását. Tegyük be a helyére az új pengét és az állítócsavart becsavarva állítsuk vissza a kívánt rugóerőt.

Az MC típusú szerszámnál (20-50 mm) lazítsuk meg az állítócsavart a szerszám közepén és húzzuk ki a pengét a beállítóléccel együtt, majd a pengét kicserélve fordított sorrendben tegyük vissza ügyelve arra, hogy az állítócsavar illeszkedjen a penge szárában kialakított helyre.

A 3 mm-nél kisebb pengéken a kis méret miatt horony helyett furat van. Ezért a penge cseréjéhez ki kell venni a csapszeget, ami sérülést, vagy törést okozhat. Ezeknél a kis szerszámoknál NEM javasoljuk a pengecserét. Helyette egy komplett tüske-egység (1-2-3-4 tétel) cserélhető, ami a pengéből, a tüskéből és az állítórúdból áll.

A penge cseréje a Burraway szerszámban

Sorjázás Cogsdill szerszámmal

Katalógus Forgácsolási adatok Anyagbiztonsági adatlap

További információ: info@perfortek.hu
